Как проверить конфорку варочной панели мультиметром: пошаговая инструкция для новичков

Приветствую. За годы ежедневной практики довелось восстановить сотни электрических плит. Частая бытовая ситуация: процесс приготовления пищи прерывается, потому что панель перестает нагреваться. Возникает желание сразу покупать новую технику. Спешить не следует.

Поломка нагревательного элемента выявляется за десять минут базовым измерительным прибором. Данное руководство поможет найти точную причину неисправности. Если самостоятельная диагностика кажется сложным процессом, профессиональный ремонт варочных панелей решает проблему за один визит специалиста. Практика показывает, что восемьдесят процентов отказов связаны с перегоранием спирали, которую легко протестировать.

Базовые понятия: как устроена конфорка и почему она ломается

Перед началом работы с инструментами необходимо понять физику процесса. Сердцем любой электрической плиты является ТЭН — трубчатый электронагреватель. Конструктивно это металлическая трубка, внутри которой проходит спираль из сплава с высоким сопротивлением. Пространство между спиралью и стенками трубки заполнено специальным изолятором. Ток проходит по спирали, сталкивается с сопротивлением материала и преобразует электрическую энергию в тепловую.

Техника оснащается двумя основными типами нагревателей. Первый тип — классические чугунные «блины». Внутри массивного чугунного диска уложены несколько спиралей. Они долго нагреваются и долго остывают. Второй тип — элементы Hi-Light, используемые под стеклокерамической поверхностью. Здесь применяется тонкая гофрированная лента, уложенная по кругу на асбестовое или керамическое основание. Нагрев происходит за считанные секунды.

Независимо от типа конструкции, причина поломки кроется в нарушении целостности электрической цепи. Металл подвергается постоянным циклам нагрева и остывания. Со временем материал истончается. В определенный момент происходит разрыв. Ток перестает течь, нагрев прекращается. Эту неисправность мастера называют «обрывом цепи». Вторая частая проблема — разрушение внутреннего изолятора. Спираль касается металлического корпуса прибора. Электричество уходит на корпус, что приводит к срабатыванию защитных автоматов в электрическом щитке. Это называется «пробоем на массу».

Подготовка к диагностике: безопасность и доступ к деталям

Работа с электрическими приборами требует строжайшего соблюдения техники безопасности. Игнорирование базовых правил приводит к серьезным травмам. Первое действие перед любыми манипуляциями — полное обесточивание техники.

Недостаточно просто повернуть ручки управления в нулевое положение. Вилку необходимо физически вытащить из розетки. Если плита подключена напрямую в клеммную коробку на стене, следует подойти к квартирному электрощитку и опустить вниз рычаг автоматического выключателя, отвечающего за силовую линию кухни. Для надежности стоит проверить отсутствие напряжения индикаторной отверткой на контактах колодки.

Следующий этап — обеспечение доступа к нагревательным элементам. Процесс разборки зависит от форм-фактора устройства. Отдельно стоящие классические плиты требуют снятия верхней металлической крышки. Обычно она удерживается несколькими винтами на задней стенке и защелками спереди. После откручивания крепежа крышка приподнимается, открывая доступ к нижней части чугунных дисков.

Встраиваемые варочные поверхности демонтировать сложнее. Сначала панель извлекается из столешницы. Для этого ослабляются нижние крепежные скобы. Устройство переворачивается стеклом вниз на мягкую ткань. Затем откручивается металлический поддон. Внутри находятся нагревательные элементы Hi-Light, плотно прижатые к стеклу пружинами. Каждый нагреватель имеет контактную колодку, к которой подходят провода от переключателей мощности или электронного модуля управления.

Совет эксперта: До отключения любых проводов обязательно сделайте несколько четких фотографий контактной группы на смартфон. Производители используют разные цветовые схемы проводки. Попытка вспомнить порядок подключения по памяти часто заканчивается коротким замыканием при тестовом запуске. Фотография сэкономит часы времени при обратной сборке.

Настройка мультиметра: переводчик на человеческий язык

Диагностика проводится мультиметром. Это универсальный электронный тестер. Подойдет самая базовая модель стоимостью несколько сотен рублей. Дорогие профессиональные приборы для данной задачи избыточны. Главное — правильно настроить устройство перед измерениями.

Прибор имеет экран, круговой селектор режимов и гнезда для подключения щупов. Щупы — это провода с металлическими иглами на концах. Черный провод всегда подключается в нижнее гнездо с надписью «COM» (общий). Красный провод устанавливается в гнездо, маркированное символами «V», «Ω», «mA» (напряжение, сопротивление, миллиамперы).

Селектор режимов необходимо перевести в сектор измерения сопротивления. Этот сектор обозначается греческой буквой Омега (Ω). Шкала имеет несколько пределов: 200, 2000, 20k и выше. Сопротивление стандартного бытового ТЭНа редко превышает 100 Ом. Селектор нужно установить на минимальный предел — число 200.

Перед проверкой детали прибор необходимо протестировать. Включенный мультиметр с разомкнутыми щупами показывает на экране цифру «1» в левой части дисплея или буквы «OL» (Open Loop). Это означает бесконечно большое сопротивление — цепь разорвана, ток между щупами не идет. Если соединить металлические концы щупов вместе, на экране появятся нули или значение, близкое к нулю (0.01 — 0.05). Это сопротивление самих проводов. Прибор показывает, что цепь замкнута и исправна. Понимание этой разницы между «единицей» и «нулями» является ключом к успешной диагностике.

Три этапа проверки ТЭНа конфорки

Диагностика проводится последовательно. Каждый этап исключает одну из возможных неисправностей. Тестирование выполняется только на контактах самой конфорки, отключенных от питающих проводов плиты.

Этап 1: Проверка на обрыв спирали

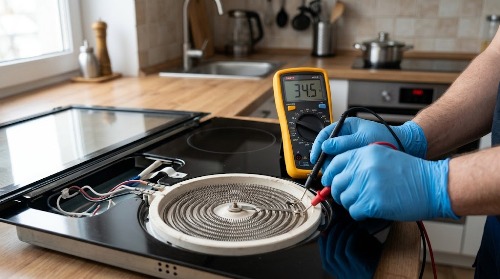

Первый тест показывает физическую целостность нагревательной нити. Иглы мультиметра прикладываются к двум главным контактам конфорки. Полярность не имеет значения — красный и черный щупы можно менять местами.

Сценарии поведения экрана:

Сценарий первый. На экране остается одинокая цифра «1» или надпись «OL». Никаких изменений при касании контактов не происходит. Диагноз однозначен — внутренний обрыв. Нить перегорела. Деталь не подлежит восстановлению и требует полной замены.

Сценарий второй. Экран моментально реагирует, цифры начинают бегать и фиксируются на определенном значении. Прибор показывает двузначное число. Данный результат говорит о том, что электрическая цепь замкнута. Нить внутри трубки цела. Но делать вывод о полной исправности рано. Требуется второй этап проверки.

Этап 2: Сверка с номинальным сопротивлением

Целая спираль не гарантирует корректную работу. Со временем металл деградирует, его свойства меняются. Конфорка начинает греть слабо, не выдавая заявленную мощность. Мультиметр показывает сопротивление, но это значение может отклоняться от заводской нормы.

Нормальное сопротивление вычисляется по закону Ома на основе мощности детали. Формула выглядит так: напряжение в квадрате делится на мощность. Напряжение в бытовой сети составляет 220 вольт. Квадрат напряжения равен 48400. Если мощность конфорки составляет 1000 Ватт (1 кВт), то 48400 делится на 1000. Получается 48.4 Ома. Это эталонный показатель.

Для удобства диагностики используется готовая справочная таблица базовых мощностей и соответствующих им значений сопротивления:

Полученное на мультиметре число сравнивается с табличными данными. Мощность конкретного элемента указывается на его нижней металлической части или в паспорте электроплиты. Небольшие отклонения на 1-2 Ома являются нормой, так как напряжение в розетке нестабильно, а прибор имеет погрешность. Если конфорка на 1500 Вт показывает 90 Ом вместо положенных 32, деталь неисправна. Она будет потреблять ток, но не сможет разогреться до нужной температуры.

Этап 3: Тестирование на пробой изоляции

Конфорка часто показывает идеальное сопротивление спирали, но при включении плиты в щитке мгновенно срабатывает УЗО (устройство защитного отключения) или дифференциальный автомат. Квартира погружается во тьму. Эта ситуация возникает из-за разрушения периклаза — изоляционного порошка внутри трубки.

Для проверки на пробой мультиметр необходимо перевести на максимальный предел измерения сопротивления (обычно это 2000k или 2M). Один щуп прибора плотно прижимается к металлическому корпусу конфорки. Место касания должно быть очищено от ржавчины и нагара до чистого металла. Второй щуп поочередно касается электрических контактов.

Исправная деталь покажет на экране «1» или «OL». Ток не проходит между спиралью и металлическим панцирем. Изоляция справляется со своей задачей.

Появление любых меняющихся цифр на дисплее свидетельствует об утечке тока. Сопротивление изоляции нарушено. Эксплуатировать такую деталь категорически запрещено. Это прямая угроза поражения электрическим током при касании металлического корпуса плиты или влажной посуды. Конфорка с пробоем на массу подлежит немедленной утилизации.

Совет эксперта: При измерении сопротивления не касайтесь пальцами металлических жал щупов. Человеческое тело обладает собственным сопротивлением. Если держать оба щупа руками, прибор измерит сопротивление тела вместе с сопротивлением детали. Итоговое значение будет искажено. Держите щупы только за пластиковые ручки.

Особенности диагностики многоконтурных элементов

Стеклокерамические панели оснащаются сложными нагревателями с двумя или тремя зонами расширения. Пользователь видит на стекле несколько концентрических кругов. Такие детали имеют не два, а три или четыре контакта для подключения. Внутри расположено несколько независимых спиралей.

Проверка многоконтурных элементов требует попарного измерения. Один контакт является общим (нулевым). Обычно он промаркирован или визуально отличается. Щуп мультиметра фиксируется на общем контакте. Вторым щупом последовательно проверяются остальные выводы. Каждое измерение показывает сопротивление отдельного контура.

Например, двухконтурная зона имеет общую мощность 2200 Вт (внутренний круг 1000 Вт, внешний 1200 Вт). Замер между общим и первым контактом покажет около 48 Ом. Замер между общим и вторым покажет около 40 Ом. Если хотя бы один контур демонстрирует «единицу» (обрыв), нагреватель подлежит замене целиком. Восстановить отдельную зону расширения внутри блока невозможно.

Поиск поломки за пределами нагревательного элемента

Диагностика часто преподносит сюрпризы. Мультиметр показывает, что сопротивление в норме, пробоя на корпус нет. Конфорка полностью исправна, но при сборке и включении она остается холодной. В такой ситуации проблема кроется в системе подачи питания к детали.

Распространенные причины отсутствия нагрева при исправном ТЭНе:

Оплавление контактов. Клеммы, надеваемые на выводы конфорки, работают в условиях высоких температур. При слабом обжиме возникает искрение. Металл окисляется, покрывается черным нагаром, пластиковая изоляция провода плавится. Электрическая цепь разрывается прямо на клемме. Требуется зачистка провода и установка нового наконечника.

Поломка переключателя мощности. Механические поворотные тумблеры имеют внутри группу медных контактов. При регулярном вращении ручки контакты стираются или подгорают. Питание просто не доходит от переключателя до нагревателя. Проверка переключателя также выполняется мультиметром в режиме прозвонки цепи.

Выход из строя терморегулятора. Элементы Hi-Light оснащаются длинным стержнем — термостатом. Он отключает питание при достижении критической температуры, защищая стекло от перегрева. Если биметаллическая пластина внутри термостата заклинивает в разомкнутом положении, конфорка перестает включаться.

Повреждение электронного модуля. В современных плитах с сенсорным управлением за подачу напряжения отвечают электромагнитные реле, впаянные в плату. Если катушка реле перегорает, соответствующая зона нагрева перестает реагировать на команды пользователя. Восстановление платы управления требует навыков пайки и знания схемотехники.

Правила подбора и установки новой запчасти

Выявление перегоревшей детали — половина процесса. Следующий шаг заключается в приобретении правильного аналога. Рынок предлагает сотни модификаций нагревателей, которые визуально кажутся одинаковыми, но отличаются посадочными размерами и характеристиками.

Лучший способ купить точный аналог — извлечь неисправную конфорку из корпуса плиты, перевернуть ее и найти металлическую табличку или гравировку с маркировкой. На ней указываются мощность (например, 1500W), рабочее напряжение (230V) и диаметр в миллиметрах (например, 180 мм). Эту информацию необходимо сфотографировать и показать продавцу в магазине запчастей.

Установка новой детали производится в обратном порядке. Важно убедиться, что пружины плотно прижимают нагреватель к стеклокерамике. Наличие воздушного зазора между стеклом и элементом приведет к локальному перегреву и быстрому выходу новой запчасти из строя. Провода подключаются строго по фотографии, сделанной на этапе разборки. Клеммы должны надеваться на контакты с заметным усилием. Болтающийся провод станет причиной искрения и повторного ремонта.

Часто задаваемые вопросы

Нужно ли покупать дорогой цифровой мультиметр для проверки плиты?

Нет, сложные функции измерения частоты или емкости конденсаторов здесь не требуются. Самый дешевый китайский прибор за двести-триста рублей из строительного магазина отлично справляется с замером сопротивления спирали.

Можно ли починить перегоревшую спираль внутри конфорки?

Ремонт нецелесообразен и опасен. Скрутить или спаять порванную нихромовую нить невозможно. Место соединения моментально расплавится при первом включении. Деталь меняется на новую блоком.

Почему исправная на вид конфорка бьет током?

Это признак нарушения внутренней изоляции. Влага от сбежавшего супа или естественное разрушение керамического наполнителя создают токопроводящий мостик между спиралью и корпусом. Требуется немедленная замена, это аварийная ситуация.

Отличается ли проверка чугунных блинов от проверки стеклокерамики?

Принцип тестирования мультиметром абсолютно идентичен. Физика процесса измерения сопротивления не меняется. Разница заключается только в способе демонтажа детали из корпуса техники.

Восстановление работоспособности кухонной техники требует внимательности. Использование мультиметра снимает необходимость угадывать причину поломки. Прибор показывает точные физические параметры детали. Следуя данному руководству, владелец техники способен самостоятельно локализовать неисправность, сэкономить средства на диагностике и безопасно заменить поврежденный узел. Если результаты измерений вызывают сомнения, а процесс разборки пугает, надежнее доверить RemontGis восстановление оборудования. Квалифицированный подход гарантирует долгую и безопасную службу прибора на кухне.
